Standard-O-Ringe
Innendurchmesser von 0,5 × 0,8 mm bis 2.000 mm. Standard 70° Shore A, härter und weicher möglich, nach ISO 3601 und AS568.
O-Ringe
O-Ringe vom Hersteller
Standardmaße nach ISO 3601 und AS568, Sondermaße von 0,5 mm bis 2.000 mm Durchmesser. Endlosvulkanisation ohne Klebestelle, IATF 16949 zertifiziert.
Projekt besprechenProdukte

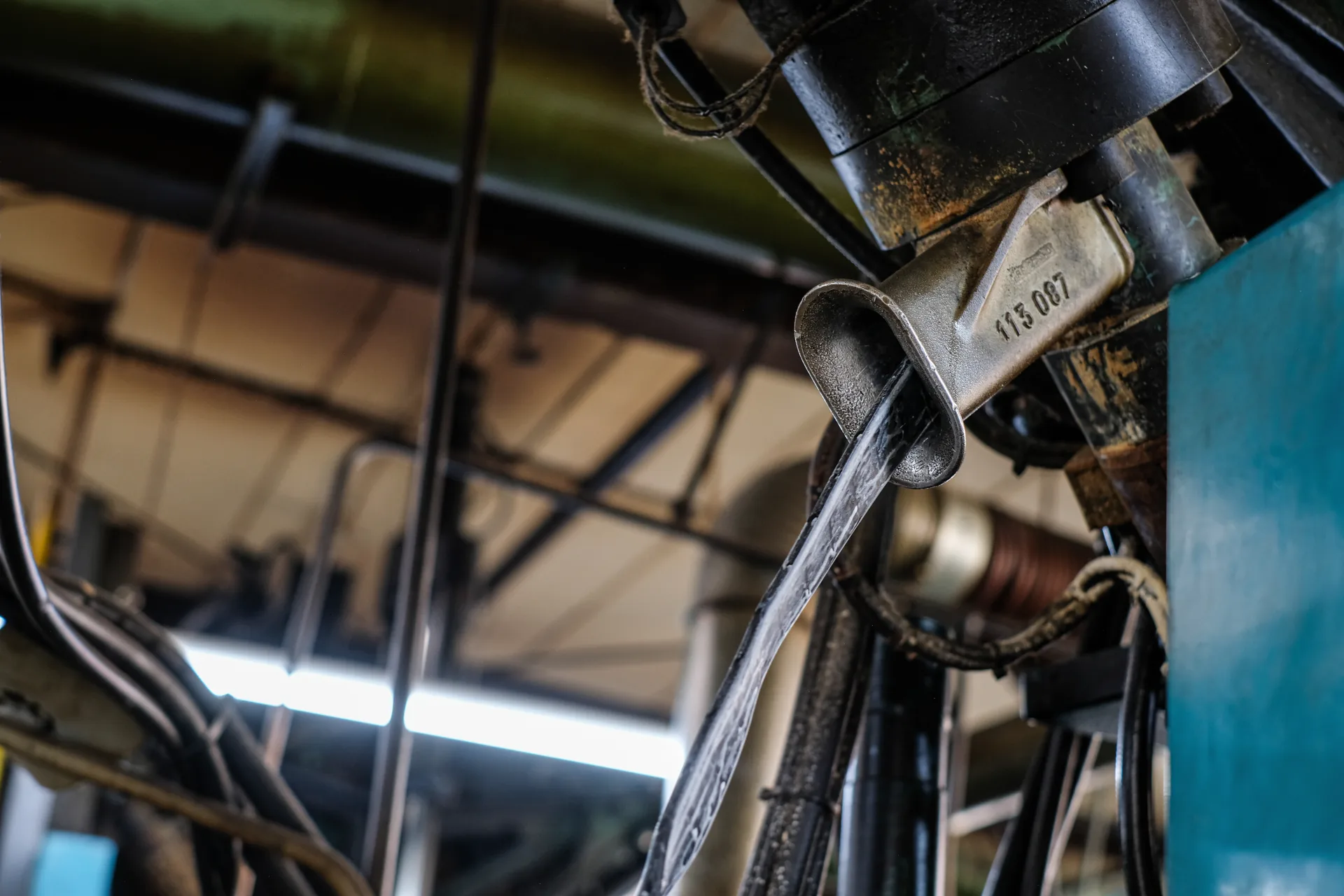

Beispiele aus unserer Fertigung

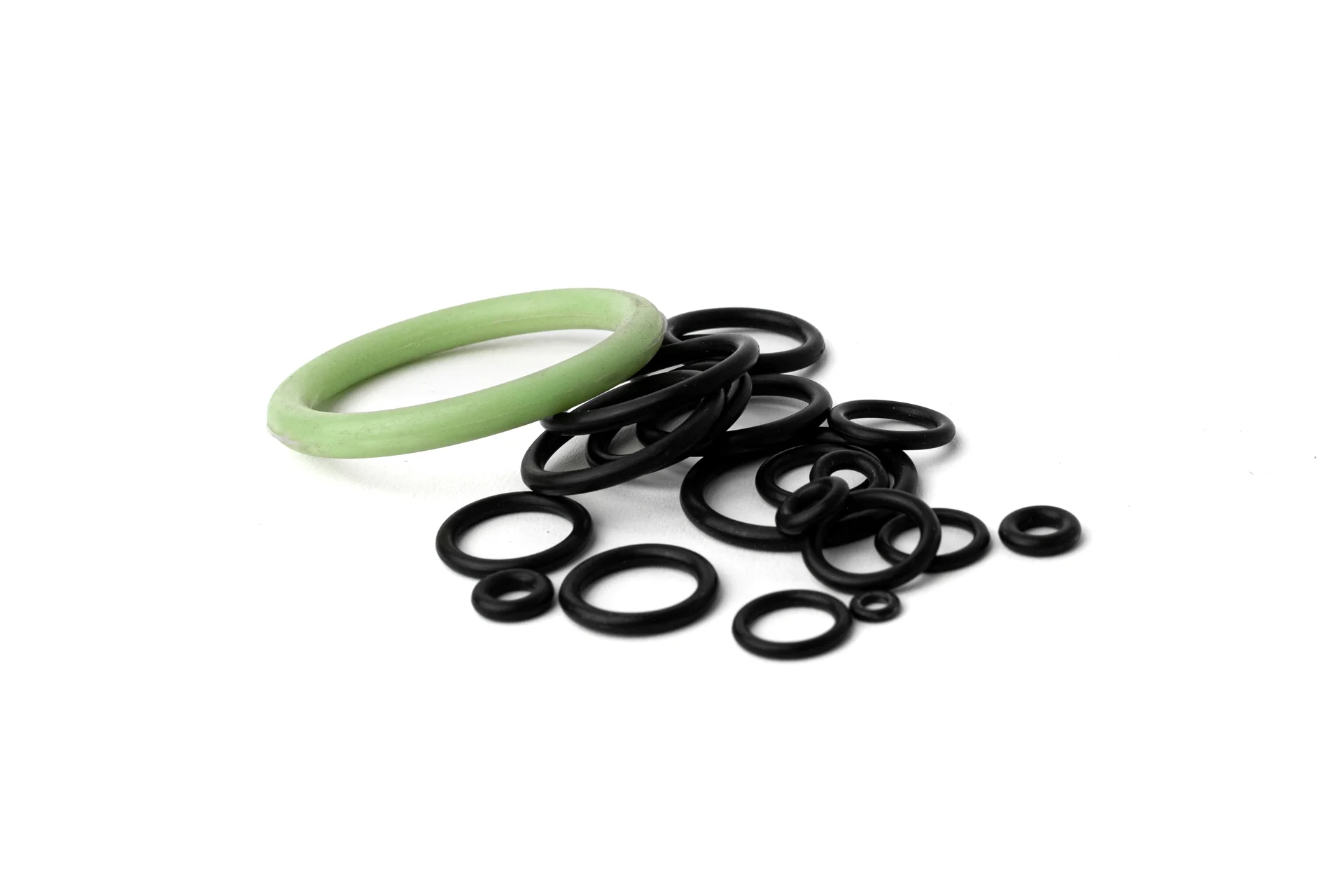

O-Ringe in unterschiedlichen Werkstoffen, Härten und Größen — vom kleinen Standardring bis zum großen Endlos-O-Ring ohne Klebestelle.
Portfolio
Bauformen, Größen und Sonderausführungen
Vom klassischen O-Ring bis zum Sonder-Formdichtring, wir liefern die passende Bauform für Ihre Einbausituation.
Werkstoffe
Der passende Elastomer für Ihr Medium
Für jedes Medium und jede Einsatztemperatur haben wir die passende Rezeptur. Beratung zur Werkstoffauswahl gehört zum Standard.
| Werkstoff | Kürzel | Marken | Eigenschaften | Anwendung |
|---|---|---|---|---|
| Nitrilkautschuk | NBR | Perbunan® | Öl- und kraftstoffbeständig, gutes Preis-/Leistungsverhältnis | Hydraulik, Pneumatik, Kraftstoffsysteme |
| Hydrierter Nitrilkautschuk | HNBR | Therban®, Zetpol® | Höhere Temperatur- und Alterungsbeständigkeit als NBR | Motor-/Getriebeabdichtung, Klimatechnik |
| Ethylen-Propylen-Dien-Kautschuk | EPDM | Keltan® | UV-, Ozon-, Witterungs- und Heißwasserbeständigkeit | Trinkwasser (KTW), Dampf, Fensterprofile |
| Fluorkautschuk | FKM | Viton® | Hoch temperatur- und chemikalienbeständig (bis ca. 200 °C) | Öl-/Kraftstoffsysteme, Chemieanlagen |
| Ethylen-Acrylat-Kautschuk | AEM | Vamac® | Öl- und temperaturbeständig zwischen NBR und FKM | Motor-/Getriebeabdichtung, Automotive |
| Silikon-Kautschuk | VMQ | Elastosil® | Sehr breiter Temperaturbereich, physiologisch unbedenklich | Lebensmittel-, Medizin- und Elektrotechnik |
| Chloropren-Kautschuk | CR | Neoprene®, Baypren® | Flammwidrig, UV-, Ozon- und witterungsbeständig | Bahntechnik, Offshore, Brandschutz |
Tabelle horizontal scrollbar
Konfigurator
O-Ring-Verpressung berechnen
Schnurdurchmesser, Nuttiefe und Belastungsart eingeben, Verpressung in % wird live berechnet und bewertet.
Geometrie
30,0 mm
2 500 mm
5,00 mm
1 20 mm
4,00 mm
0,5 20 mm
6,80 mm
1 30 mm
Auslegung
Belastungsart
Shorehärte
Jede Härte hat eigene Verpressung & Komprimierbarkeit, Empfehlung passt sich an.
Nut-Querschnitt
Ziehen zum Drehen
Verpressung / Komprimierung
20,0 %
0% 15% 30% 50%+
Optimaler Dichtbereich
Pressung im empfohlenen Bereich für statische Dichtungen, guter Kompromiss aus Dichtwirkung und Materialschonung.
Richtwerte für O-Ringe nach gängiger Auslegungspraxis. Für genaue Konstruktionswerte (DVR, Reibung, Druckspitzen) sprechen Sie uns gerne an.
Mit dieser Auslegung anfragenBranchen
O-Ringe für Ihre Industrie
Vier Kernbranchen, in denen unsere O-Ringe täglich im Einsatz sind.
- 01
Hydraulik & Pneumatik
Statische und dynamische Abdichtung von Zylindern, Ventilen und Kupplungen. NBR ist der meisteingesetzte Werkstoff bis ca. 400 bar.
- NBR
- FKM
- Bis 400 bar
- 02
Automobil & Nutzfahrzeug
Motor-, Getriebe- und Turbolader-Anwendungen, Kraftstoff- und Kühlmittelkreisläufe. Serienfertigung nach IATF 16949.
- IATF 16949
- HNBR
- FKM
- 03
Lebensmittel & Pharma
FDA-konforme O-Ringe, nach BfR-Empfehlung und EG 1935/2004. Blau-/Weiß-Rezepturen für Abfüll- und Prozessanlagen.
- FDA
- EG 1935/2004
- Blau/Weiß
- 04
Sanitär & Trinkwasser
EPDM-Rezepturen zertifizierbar nach KTW-BWGL und DIN EN 16421 (vormals W 270), DVGW für Armaturen und Hausinstallation.
- KTW-BWGL
- DIN EN 16421
- DVGW
Normen
Standards und Zulassungen
Von der Größennorm bis zur Trinkwasserzulassung, unsere O-Ringe erfüllen die relevanten internationalen Standards.
ISO 3601
Internationaler Standard für O-Ringe. Definiert Nennmaße, Toleranzen und Prüfmethoden.
AS568 (SAE)
US-amerikanischer Größenstandard mit definierten Innendurchmessern und Schnurstärken.
ISO 3302-1
Toleranzklassen M1 bis M4 für Formteile aus Elastomeren, je nach Präzisionsanforderung.
FDA / EG 1935/2004 / KTW-BWGL
Zulassungen für Lebensmittel- und Trinkwasserkontakt, werkstoffabhängig.
FAQ
Häufige Fragen zu O-Ringen
Antworten auf typische Fragen rund um Werkstoffe, Größen, Verpressung und Zulassungen.
Welche Größen und Schnurstärken sind lieferbar?
Innendurchmesser von 0,5 × 0,8 mm bis 2.000 mm. Standardgrößen nach ISO 3601 und AS568 (SAE) sind ab Lager oder mit kurzer Lieferzeit verfügbar, Sondermaße fertigen wir nach Zeichnung.
Sind größere O-Ringe ohne Klebestelle möglich?
Ja. Große O-Ringe fertigen wir in Endlosvulkanisation, ohne Klebe- oder Stoßverbindung. Der Ring hat im gesamten Umfang die volle Zugfestigkeit des Grundwerkstoffs, das ist gerade bei dynamischer Belastung ein wichtiger Vorteil gegenüber verklebten Ringen.
Welche Shore-Härten sind üblich?
Standard ist 70° Shore A. Weichere Rezepturen ab 35° Shore A für hohe Anschmiegsamkeit, härtere bis 85° Shore A für hohe Systemdrücke. Wir beraten zur Auslegung je nach Systemdruck, Spaltextrusion und Einbausituation.
Wie ist die richtige Verpressung (Squeeze) für O-Ringe?
Faustregel für 70° Shore A:
- Statisch: 10–25 % optimal, 8–30 % akzeptabel
- Dynamisch: 8–15 % optimal, 5–18 % akzeptabel
- Zu gering → Undichtigkeitsrisiko
- Zu hoch → Setzverhalten (DVR), erhöhte Reibung, Materialschädigung
Weichere Werkstoffe (50–60° Shore A) vertragen etwas mehr Verpressung, härtere (80° Shore A) etwas weniger. Mit unserem O-Ring-Verpressungs-Rechner können Sie die Verpressung live prüfen.
Welche Werkstoffe eignen sich für welches Medium?
NBR für Mineralöl, Hydraulik, Kraftstoff (nicht witterungsbeständig). EPDM für Wasser, Dampf, KTW-Trinkwasser (nicht ölbeständig). FKM für hohe Temperaturen und aggressive Chemikalien. Silikon (VMQ) für Lebensmittel, Medizin und breite Temperaturfenster.
Ab welcher Stückzahl lohnt sich ein Sonder-O-Ring?
Standard-O-Ringe nach AS568 oder ISO 3601 sind ohne Werkzeugkosten verfügbar. Für Sonderquerschnitte oder ungewöhnliche Größen ist ab einer Klein-Serie ein Formwerkzeug wirtschaftlich, wir liefern Prototypen aber bereits ab 1 Stück per Endlosvulkanisation.
Sind Zulassungen für Trinkwasser und Lebensmittel möglich?
Ja. Wir liefern O-Ringe aus zugelassenen EPDM-Rezepturen nach KTW-BWGL / DIN EN 16421 (vormals W 270) und DVGW. Für Lebensmittelkontakt setzen wir FDA-, BfR- und EG 1935/2004-konforme Compounds ein. Blau- und Weißrezepturen für die visuelle Erkennung sind Standard.
Der richtige O-Ring für Ihre Anwendung.
Senden Sie uns Ihre Zeichnung oder die Kennwerte (Medium, Temperatur, Druck), wir empfehlen den passenden Werkstoff und die Bauform.
