Gehäusedichtungen
Dichtungen für elektrische Baugruppen, Schaltkästen und Verteilerkästen. Materialstärken 1–6 mm, Vollgummi, Zellkautschuk oder Moosgummi, auf Wunsch einseitig selbstklebend.
Stanzteile & Flachdichtungen

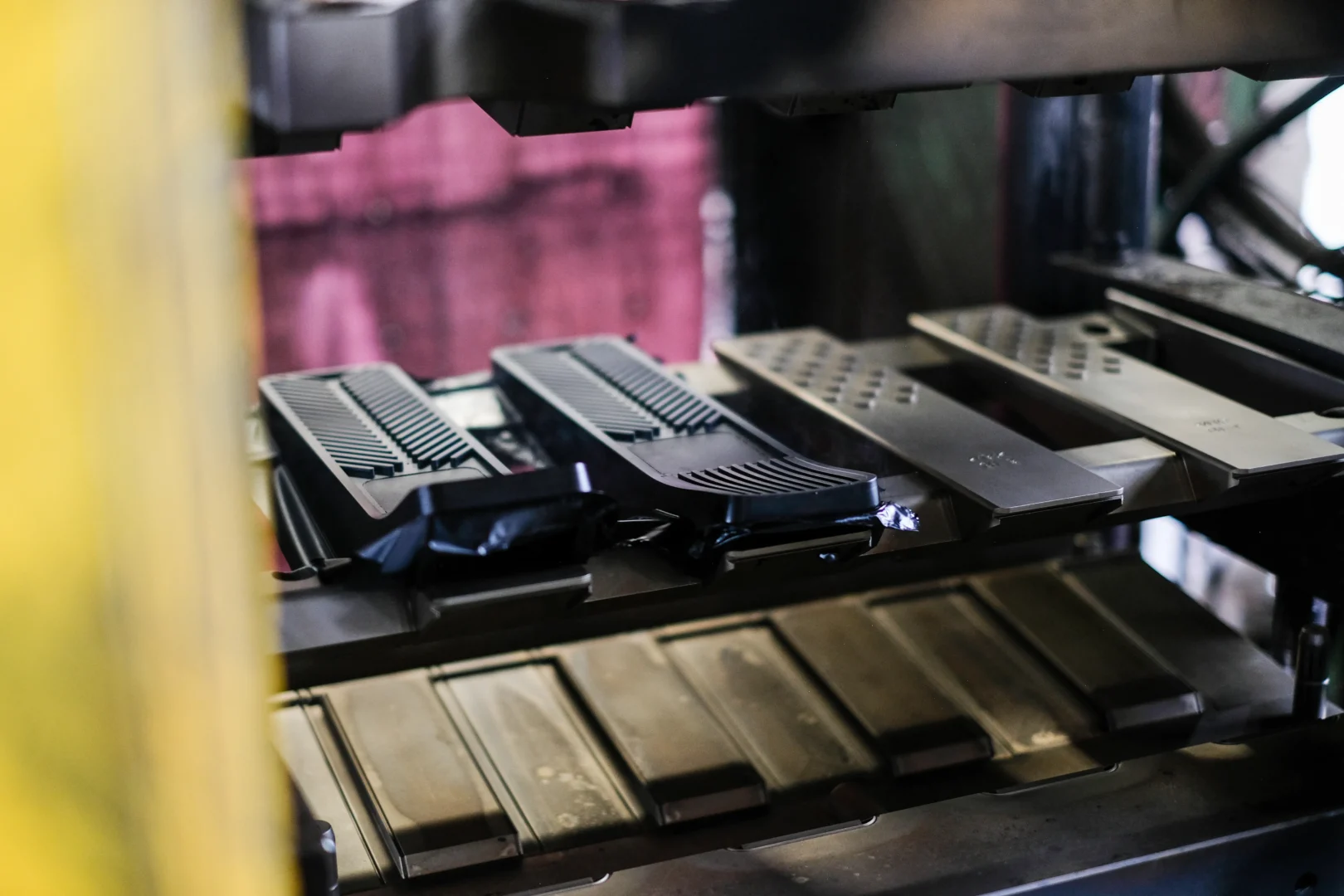

Gestanzte Dichtungen und Zuschnitteile vom Hersteller

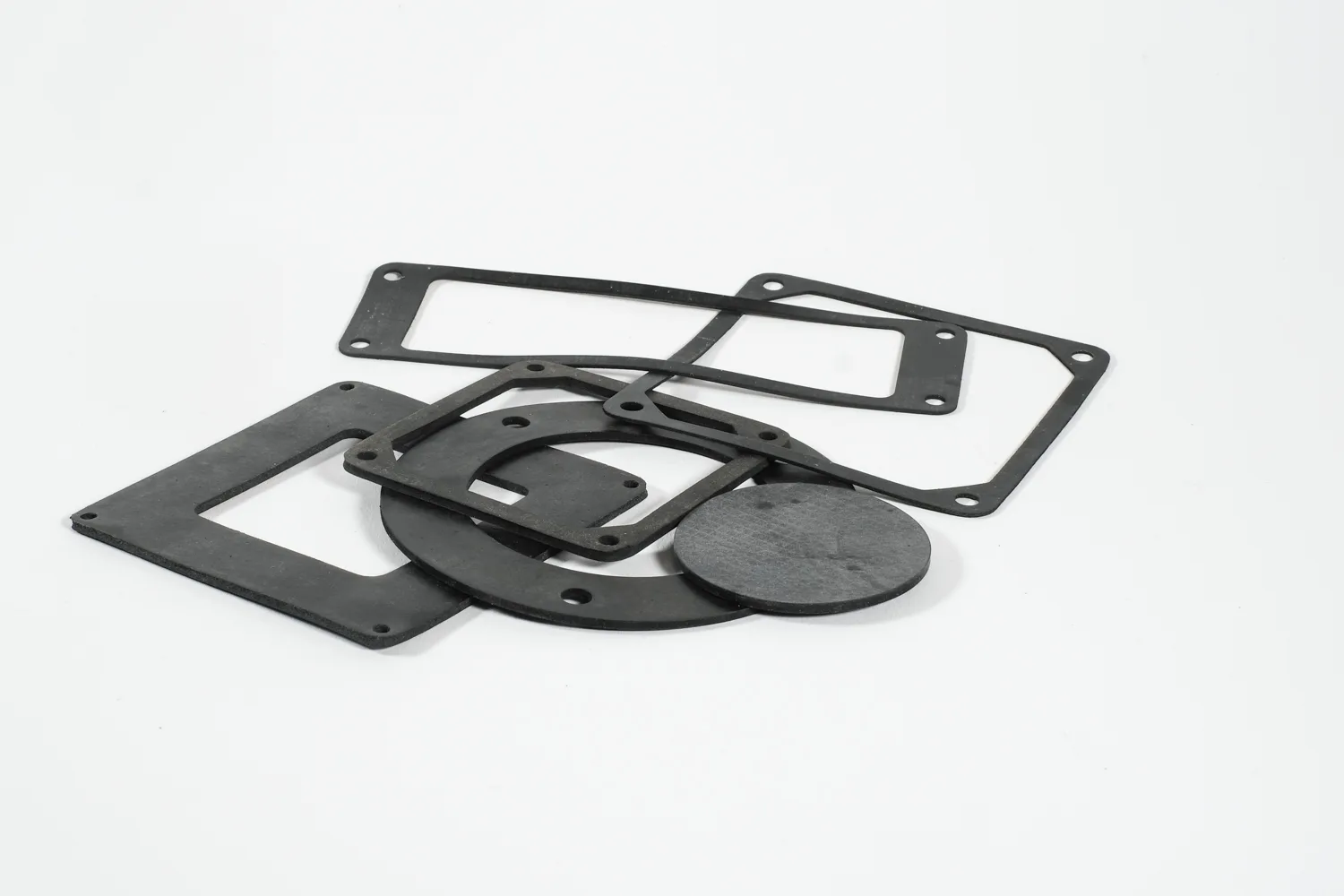

Flachdichtungen, Gehäusedichtungen, Membranen und Steckerdichtungen aus Gummi, Zellkautschuk und Faserstoff. Prototyp per Wasserstrahl in einer Woche, Serie ab 500 Stück.
Projekt besprechenProdukte
Beispiele aus unserer Fertigung

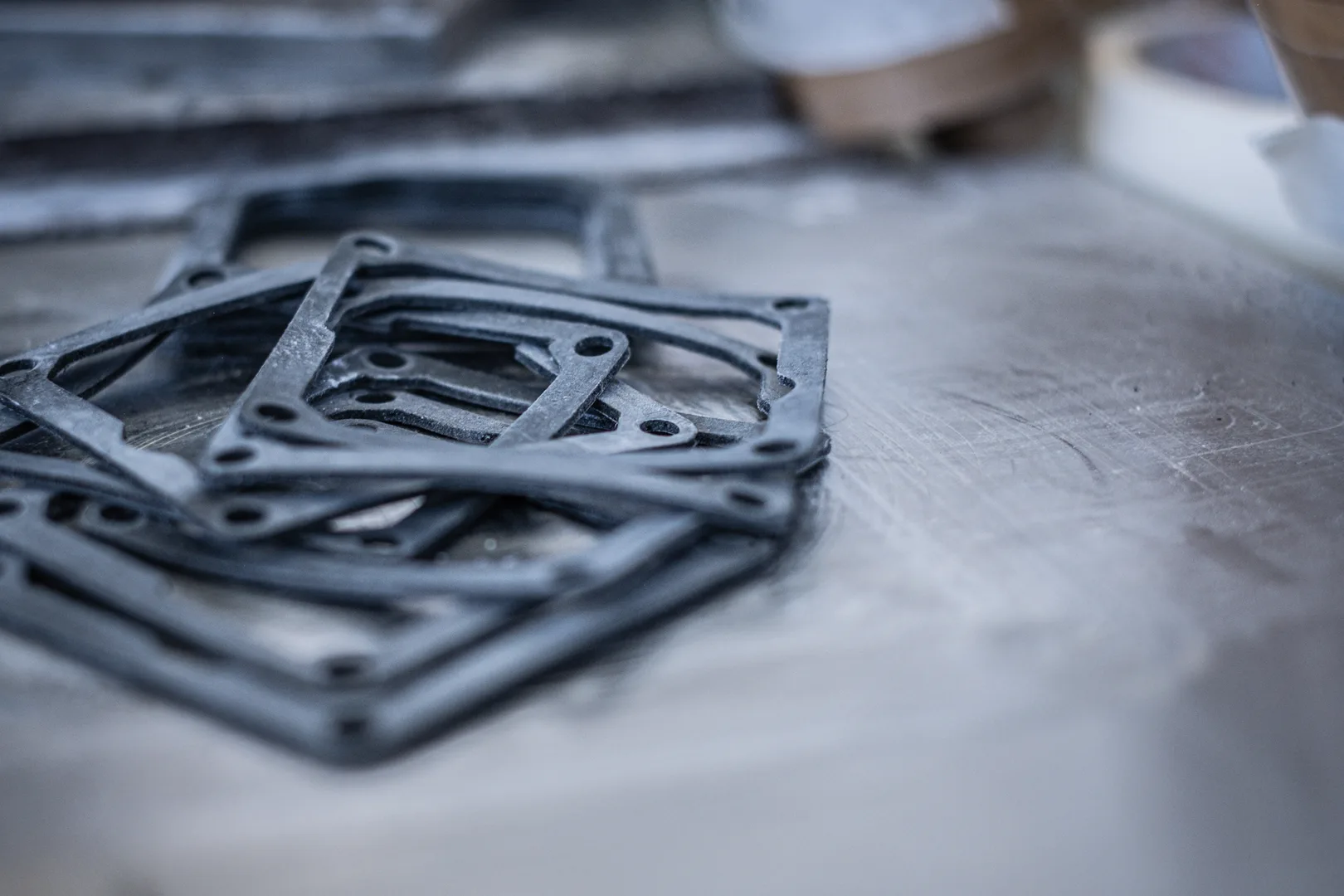

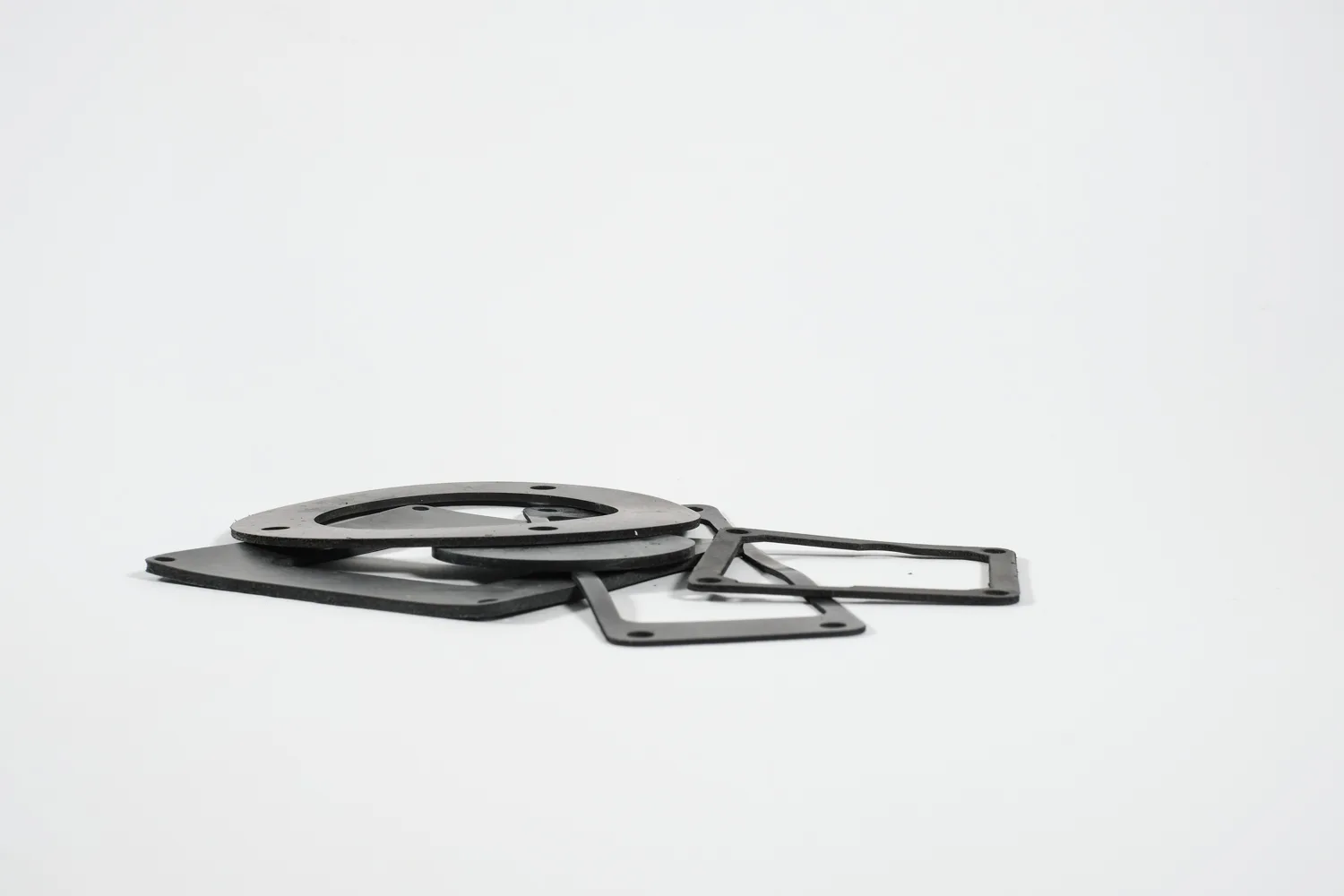

Flach- und Gehäusedichtungen aus Gummi, Zellkautschuk und Moosgummi gestanzt, geplottet oder per Wasserstrahl geschnitten.
Verfahren
Stanzen, Wasserstrahl, Plotter, je nach Anforderung
Wir fertigen Flachdichtungen mit drei Verfahren, die sich in Präzision, Stückzahl und Wirtschaftlichkeit ergänzen.
Welches Verfahren das richtige ist, hängt von Geometrie, Materialstärke und Losgröße ab. Wir akzeptieren CAD-Daten als DXF, DWG oder STEP, Sie schicken die Zeichnung, wir liefern das Angebot mit Verfahrensempfehlung.
- 01
Stanzen
Das wirtschaftlichste Verfahren für Serien. Bandstahlschnitt-Werkzeuge ab ca. 500 Stück rentabel. Materialstärken bis 8 mm, Toleranzen ±0,3 mm.
- ab 500 Stk
- bis 8 mm
- ±0,3 mm
- 02
Wasserstrahlschneiden
Werkzeuglos, präzise, flexibel. Ideal für Prototypen, Kleinserien und dicke Materialien bis 80–100 mm. Bauteilgrößen bis 2.000 × 1.500 mm.
- ab 1 Stk
- bis 100 mm
- 2.000 × 1.500 mm
- 03
Plotten
CNC-Messer für mittlere Materialstärken bis 50 mm mit Toleranzen ±0,2 mm. Besonders geeignet für Moosgummi, Zellkautschuk und Schaumstoffe.
- ab 1 Stk
- bis 50 mm
- ±0,2 mm
Portfolio
Unser Stanzteil-Portfolio
Sieben Produktfamilien, von Gehäusedichtungen bis Steckerdichtungen.
Dichtrahmen
Großformatige Rahmendichtungen bis 1.500 × 1.500 mm aus einem Stück. Größere Abmessungen im Puzzleverfahren, Segmente geschäftet und verklebt.
Dichtscheiben
Gestanzte Scheiben Ø 3–1.500 mm, Materialstärken 0,6–10 mm. Auch als Unterlegscheiben einsetzbar, typisch für Deckel- und Verschlusskappenabdichtung.
Klemmkastendichtungen
Zur Unterstützung verschiedener IP-Schutzklassen ausgelegt. Werkstoffe NBR, EPDM, CR, FKM, Zellkautschuk. Bei Bedarf flammwidrige Ausführungen nach UL 94.
Flanschdichtungen
Elastomer- und Faserstoffplatten (Klinger, Hecker, Frenzelit), Hochdruckdichtungsplatten. Fertigung nach Zeichnung oder Norm, z. B. für verschiedene DN-Flansche.
Membranen
Flache Membranen Ø 3–1.500 mm. Auf Wunsch gewebeverstärkt (Baumwolle/Trevira). Für Pumpen, Pneumatikventile, Druckregler, Absperrventile.
Steckerdichtungen
Für die verschiedensten Stecker, Steckverbindungen und elektrische Baugruppen. Lieferung lose, gestapelt oder als Kiss-Cut auf Trägerfolie.
Ihr Bauteil ist nicht dabei? Wir fertigen nach Zeichnung.
DXF, DWG oder STEP senden, Angebot erhalten.
Konfigurator
Welches Verfahren passt zu Ihrem Projekt?
Stückzahl und Materialstärke eingeben, wir empfehlen Stanzen, Wasserstrahlschneiden oder Plotten.
Ihre Anforderung
50 Stk
1 10.000+
2,0 mm
0,5 100 mm
200 mm
10 2.000 mm
Materialtyp
Verfahrens-Empfehlung
Empfohlenes Verfahren
Wasserstrahlschneiden
Bei geringen Stückzahlen ist das werkzeuglose Wasserstrahlschneiden die wirtschaftlichste Wahl.
Werkzeug
keines
Toleranz
DIN 7715 T5 P2/P3
Lieferzeit
ca. 1 Woche
Empfehlung basiert auf typischen Erfahrungswerten. Die finale Verfahrenswahl klären wir nach Sichtung Ihrer CAD-Daten (DXF, DWG, STEP).
Mit diesen Daten anfragenWerkstoffe
Vom Standardgummi bis zur Hochdruckdichtungsplatte
Wir verarbeiten ein breites Spektrum an Plattenmaterialien, je nach Anforderung an Medienbeständigkeit, Temperatur, Druck und Kompression.
Elastomer-Platten
NBR, HNBR, AEM, EPDM, CR, FKM, Silikon, NR, Rollenformate 1.200–1.400 mm Breite, Längen bis 14.000 mm.
Zellkautschuk & Moosgummi
Offenporig und geschlossenzellig, für Dichtung und Dämpfung. Über die Hälfte aller Anfragen betrifft Zellkautschuk.
PE- & PU-Schaum
Für Verpackungs-, Isolations- und Dämpfungsanwendungen.
Hochdruckdichtungsplatten
Aramidfaser-Platten namhafter Hersteller (Klinger, Hecker, Frenzelit u.a.) für Flansche unter Druck und Temperatur.
PTFE
Gestanzt, wasserstrahlgeschnitten, geplottet, gedreht und gefräst, für chemisch aggressive Umgebungen.
Plattenformate
1.000 × 1.000 mm bis 1.500 × 2.000 mm. Sonderformate auf Anfrage.
Branchen
Stanzteile für Ihre Industrie
Drei Kernbranchen, in denen unsere Stanzteile und Flachdichtungen täglich im Einsatz sind.
- 01
Elektroindustrie
Gehäuse-, Klemmkasten- und Steckerdichtungen für Schaltkästen, Verteilerkästen und Steckverbinder. Bei Bedarf flammwidrig nach UL 94.
- UL 94
- IP-Schutzklassen
- Leitfähig/Isolierend
- 02
Maschinenbau
Flanschdichtungen, Membranen und Dichtrahmen für Pneumatik, Hydraulik und Gehäuseabdichtungen. Prototypen per Wasserstrahl, Serie über Stanzwerkzeug.
- Pneumatik
- Hydraulik
- Öl- und fettbeständig
- 03
Nutzfahrzeuge & Landmaschinen
Robuste Flachdichtungen und Membranen aus medienbeständigen Werkstoffen für den Einsatz unter rauen Bedingungen.
- NBR
- EPDM
- FKM
Service
Vom DXF zur fertigen Lieferung
Anfrage, Prototyp, Serie, alles aus einer Hand. 12 Stanzmaschinen und 3 Wasserstrahlanlagen unter einem Dach.
CAD-Anfrage
Senden Sie uns Ihre Zeichnung als DXF, DWG oder STEP. Wir prüfen Machbarkeit, empfehlen Verfahren und Werkstoff, und liefern das Angebot.
Prototypen
Per Wasserstrahl oder Plotter werkzeuglos ab 1 Stück, Lieferzeit ca. 1 Woche. Individuelle Abmessung, je nach Ihrer Einbausituation.
Lieferformen
Lose geschüttet, gestapelt, auf Trägerfolie (Kiss-Cut), einseitig selbstklebend oder einzeln verpackt nach Kundenvorschrift.
Lieferzeit Serie
Stanz-Serie 2–4 Wochen ab Werkzeug. Expresslieferung auf Anfrage, am Folgetag oder per Sonderfahrt am selben Tag.
Mindestmengen
Wasserstrahl/Plotter ab 1 Stück. Stanz-Serie ab ca. 500 Stück. Abrufaufträge mit Lager-Bevorratung sind möglich.
Normen
Zertifiziert und zugelassen, für anspruchsvolle Branchen
Unsere Stanzteile unterliegen dem gleichen Qualitätsmanagementsystem wie unsere gesamte Fertigung.
ISO 9001 & 14001
Geprüftes Qualitäts- und Umweltmanagement.
IATF 16949
Automobilstandard, Qualitätsmanagement für Zulieferer.
TISAX AL2
Geprüfte Informationssicherheit nach Automotive-Standard.
FAQ
FAQ & Entscheidungshilfen
Die häufigsten Fragen rund um Stanzen, Wasserstrahlschneiden und Plotten.
Stanzen oder Wasserstrahl, welches Verfahren ist wirtschaftlicher?
Beim Wasserstrahlschneiden wird nach gefahrenem Weg abgerechnet, das macht es bei hohen Stückzahlen teurer.
Ab ca. 500 Stück rechnet sich ein Bandstahlschnitt-Werkzeug (100–200 €), und die Stückkosten sinken deutlich. Für Prototypen, Kleinserien und dicke Materialien ist der Wasserstrahl die bessere Wahl.
Vollgummi, Zellkautschuk oder Moosgummi für Gehäusedichtungen?
Vollgummi ist wasserundurchlässig und behält seine Dichtwirkung auch unter Feuchtigkeit. Bestens geeignet zur Unterstützung verschiedener IP-Schutzarten.
Moosgummi ist offenporig, kompressibler und gut für leichte Verpressungen, nimmt aber Wasser auf und ist für Anwendungen mit Wasserkontakt daher weniger geeignet.
Zellkautschuk ist geschlossenzellig, ebenfalls gut komprimierbar und wird oft bei Gehäusedichtungen eingesetzt.
Wie schnell bekomme ich einen Prototyp?
Per Wasserstrahl oder Plotter fertigen wir Prototypen werkzeuglos ab 1 Stück. Sie senden uns eine DXF-, DWG- oder STEP-Datei, wir schneiden direkt.
Kann ich eine CAD-Zeichnung schicken und bekomme direkt ein Angebot?
In der Regel ja. Senden Sie uns Ihre Zeichnung als DXF, DWG oder STEP zusammen mit Angaben zu Werkstoff, Materialstärke und Stückzahl. Sie erhalten ein Angebot mit Verfahrensempfehlung.
Welche maximale Bauteilgröße ist machbar?
Per Wasserstrahl schneiden wir Teile bis 2.000 × 1.500 mm aus einem Stück. Für noch größere Dichtrahmen arbeiten wir im Puzzleverfahren, Segmente werden passgenau geschnitten, geschäftet und verklebt.
Stanzteile fertigen wir bis maximal 1.000 × 1.000 mm.
Werden Steckerdichtungen LABS-frei gefertigt?
Wir setzen standardmäßig kein silikonhaltiges Trennmittel ein. Damit sind unsere Stanzteile silikonfrei und können auf Wunsch nachträglich gewaschen werden. Eine Ausnahme bilden hier die Silikonwerkstoffe, eine 100%-LABS-Freiheit muss im Einzelfall besprochen werden.
Sie senden die Zeichnung, wir schneiden.
DXF, DWG oder STEP genügt. Prototyp per Wasserstrahl in ca. einer Woche, Serie nahtlos über Stanzwerkzeug.
