Schlauchprodukte
Schlauchringe, Rundschnüre und Dichtungsringe aus EPDM, NBR, FKM, CR und NR. Konfektioniert nach Zeichnung, ohne Werkzeugkosten, ab 100 Stück.
Projekt besprechenVerfahren
Schlauchprodukte entstehen durch Extrusion, das unvulkanisierte Elastomer wird mittels einer Schnecke durch eine Spritzdüse geformt und anschließend vulkanisiert. Anders als bei Formteilen entfallen Werkzeugkosten vollständig. Das macht Schlauchringe, Rundschnüre und Abschnitte zur wirtschaftlichen Lösung für Dichtungen, Puffer und Schutzanwendungen, besonders bei Sondermaßen und mittleren Losgrößen.
Verfahren 01
Das Extrudat wird als Schlauchstück gefertigt und im Kessel bei ca. 120 °C über rund 30 Minuten vulkanisiert. Das Verfahren eignet sich für konfektionierte Schlauchringe und Abschnitte in definierten Längen.
Verfahren 02
Für Meterware durchläuft das Extrudat eine UHF-Zone zur Vorvernetzung, wird im Salzbad bei ca. 200 °C ausvulkanisiert und im Wasserbad abgekühlt. Liefert endlose Profile und Schläuche mit gleichmäßiger Qualität.
Portfolio
Fünf Produktfamilien aus der Extrusion, vom Schlauchring bis zum Einschnittdichtring.

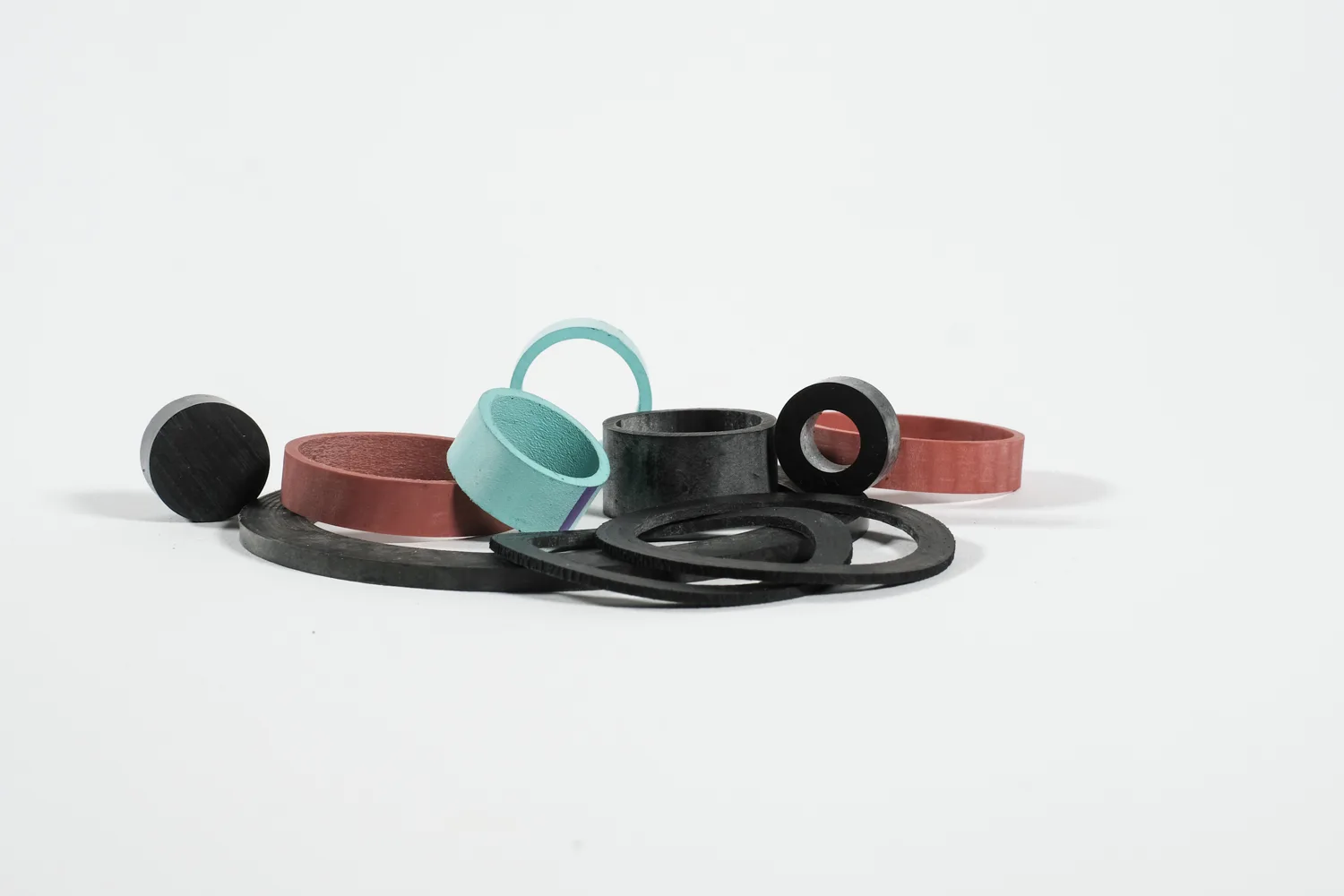

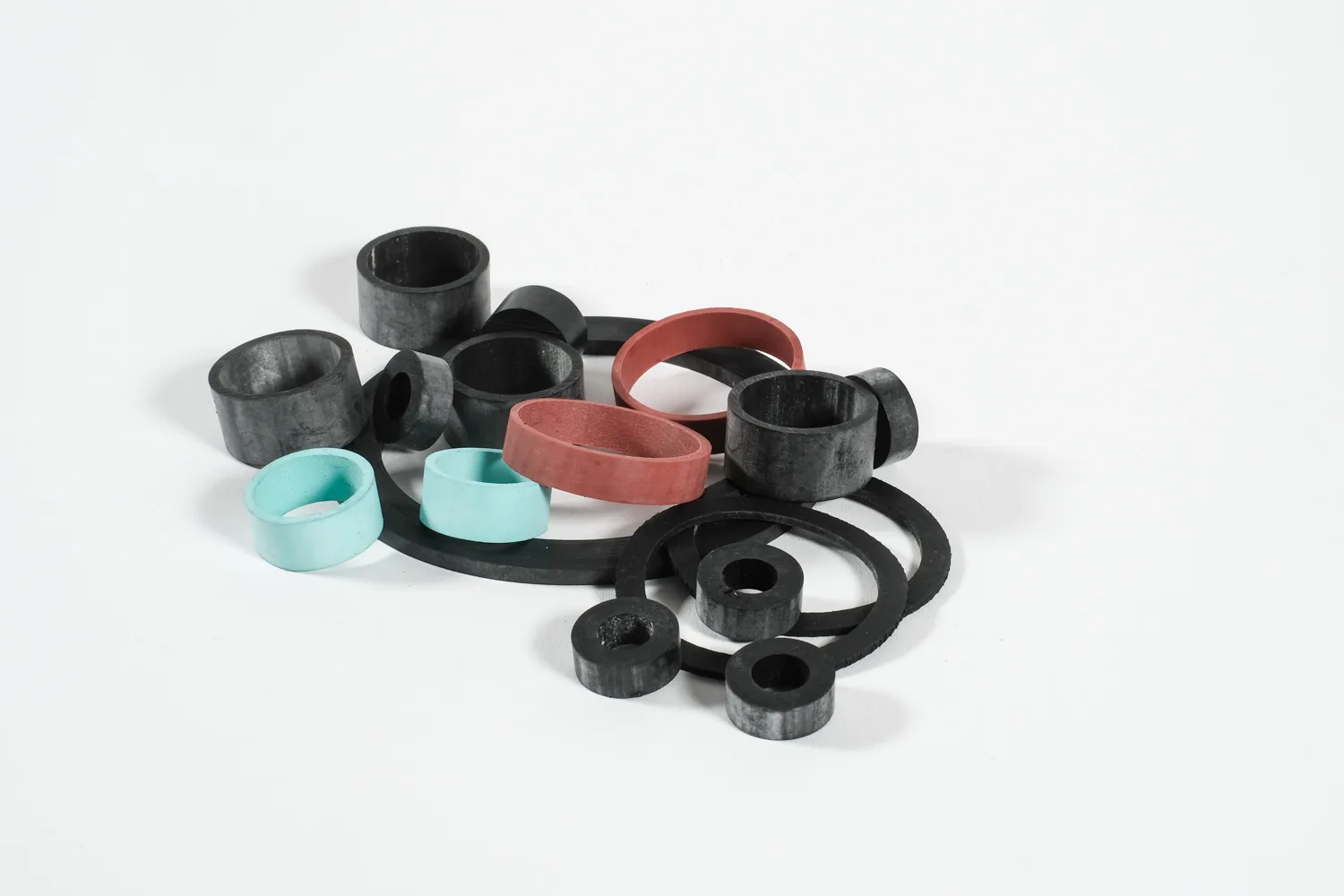

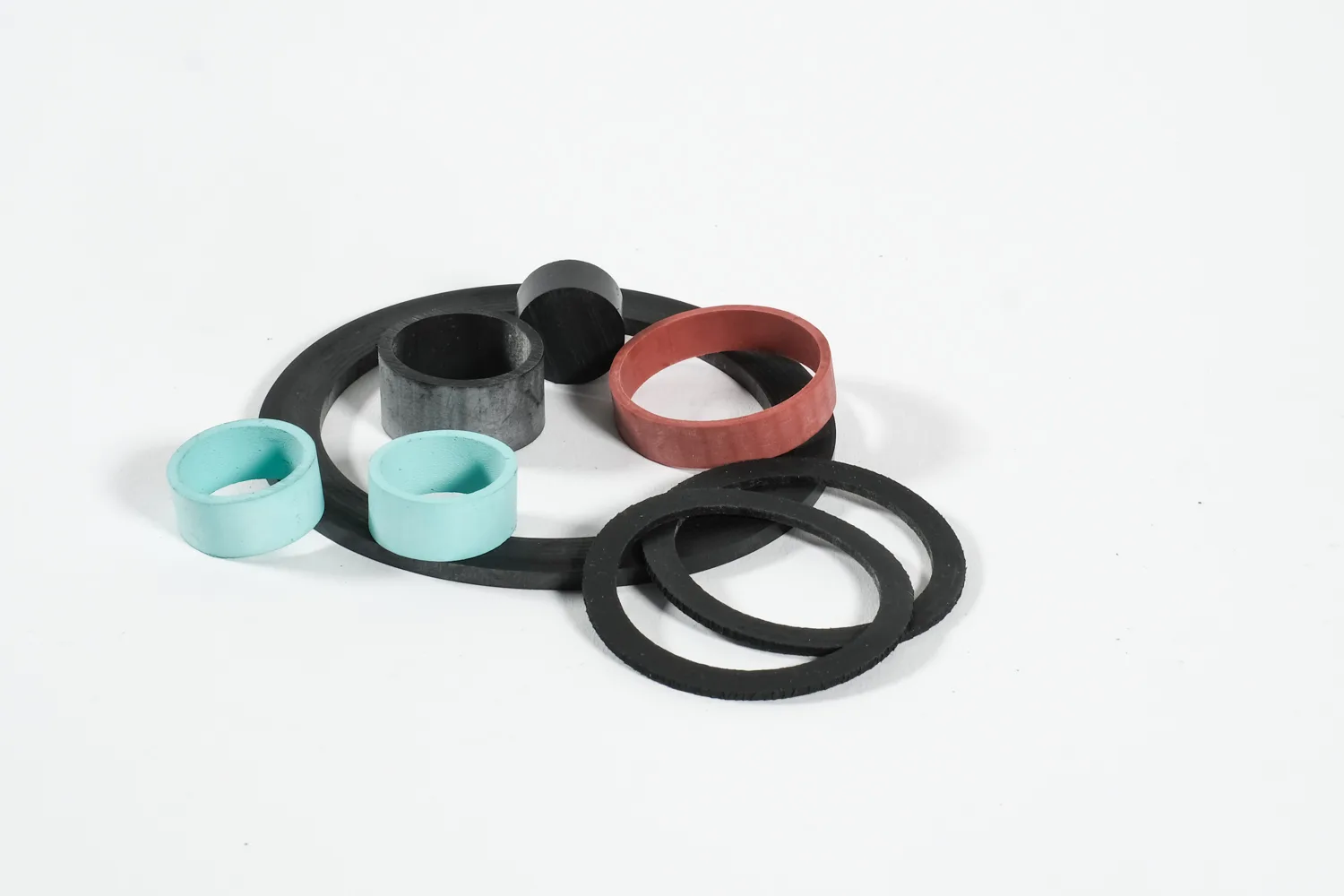

Extrudierte Ringe mit Innendurchmessern von 2 mm bis 120 mm, in jedem erdenklichen Maß ohne Werkzeugkosten. Wandstärken von 1,5 mm bis ca. 25 mm. Typisch: Kabelverschraubungen, Abstandshalter, Puffer, Schwingungsdämpfer.
Abgelängte Schlauchstücke im gleichen Durchmesser- und Wandstärkenbereich. Schutz für empfindliche Oberflächen, Wellen und Gelenke, Abstandshalter oder Durchführungshülsen, in Baubranche und Maschinenbau.
Vollgummi, Moosgummi und Silikonschaum, Durchmesser 2 mm bis 100 mm. Als Meterware oder konfektioniert. Auf Wunsch verklebt oder stoßvulkanisiert. Für Vollgummi-O-Ringe bis 2.000 mm Innendurchmesser ohne Nahtstelle.
Konfektioniert auf das gewünschte Längenmaß, lose geschüttet oder im Beutel verschweißt. Toleranzen nach DIN 3302-1 (L1, L2, L3). Typisch: Blindstopfen, Distanzstücke, Schwingungs- und Vibrationsdämpfer.
Ein Ring, mehrere Durchmesser, ab PG9 bzw. 5 mm Innendurchmesser. Einzelne Durchmesser per Messer, Schraubendreher oder von Hand heraustrennbar. Wirtschaftlich bei wechselnden Durchmessern in der Elektrotechnik.
Konfigurator
Maße eingeben, Shore-Härte und Werkstoff auswählen — mit einem Klick als Anfrage absenden.
Geometrie
Auslegung
Werkstoff
Wasser, Witterung, Trinkwasser · −40 … +150 °C
Shorehärte
Querschnitt
Ziehen zum Drehen
Wandstärke (berechnet)
3,0 mm
Toleranzklasse
DIN 3302-1 L2
Lieferzeit
ca. 6–8 Wo.
Alle Angaben sind Richtwerte. Verbindliche Toleranzen und Lieferzeiten klären wir individuell auf Basis Ihrer Anwendung.
Mit diesen Maßen anfragenWerkstoffe
Die Wahl des richtigen Werkstoffs hängt von Medium, Temperatur und mechanischer Belastung ab. Unsere Gummimischungen sind gezielt auf Extrusion ausgelegt.
| Werkstoff | Kürzel | Stärken | Typische Medien |
|---|---|---|---|
| Ethylen-Propylen-Dien-Kautschuk | EPDM | UV-, Ozon- und Witterungsbeständig, seewasserbeständig | Wasser, Dampf, Reinigungsmittel, Laugen |
| Nitrilkautschuk | NBR | Öl- und kraftstoffbeständig | Mineralöle, Hydraulikflüssigkeiten, Schmierstoffe |
| Chloropren-Kautschuk | CR | Flammwidrig, witterungsbeständig | Moderate Chemikalien, Ozon, UV |
| Naturkautschuk | NR | Hohe Elastizität, dynamisch belastbar | Wasser, schwache Säuren |
| Fluorkautschuk | FKM | Hitze- und chemikalienbeständig | Kraftstoffe, Säuren, Lösungsmittel, aggressive Medien |
Temperaturbereich: –50 °C bis +250 °C (werkstoffabhängig). Auch Moosgummi-Varianten sind verfügbar, extrudiert und gestanzt.
Medien
Unsere Schlauchprodukte werden in Umgebungen eingesetzt, in denen Dichtigkeit und Materialbeständigkeit entscheidend sind.
Branchen
Drei Kernbranchen, in denen unsere extrudierten Schlauchprodukte täglich im Einsatz sind.
Schlauchringe und Einschnittdichtringe in Kabelverschraubungen, zuverlässige Abdichtung gegen Staub und Feuchtigkeit, auch in IP-geschützten Gehäusen.
Schutzhülsen und Durchführungen für Kabel, Rundschnüre als Puffer und Schwingungsdämpfer, Schlauchabschnitte zum Schutz empfindlicher Wellen und Gelenke.
Dichtungen für Schlauchkupplungen und Armaturen. Werkstoffe mit KTW- und DVGW-Zulassung für den sicheren Einsatz im Trinkwasserbereich.
Service
Konfektionierung, Verbindungstechnik und Logistik in fünf Bausteinen.
Schlauchringe und Rundschnüre exakt auf Vorgabe abgelängt, Toleranzen nach DIN 3302-1 (L1, L2, L3). Auch davon abweichende Toleranzen möglich. Auf Wunsch: Außendurchmesser geschliffen, Farbkennstreifen.
Cyanacrylat-Verklebung für statische Anwendungen. Stoßvulkanisation für dynamisch belastete Ringe, die Verbindungsstelle erreicht die volle Zugfestigkeit des Grundmaterials.
Meterware auf Spulen oder im Bund, abgelängte Ringe und Abschnitte, lose geschüttet oder im Beutel verschweißt. Verpackung nach Kundenvorschrift. Abrufaufträge in Losgrößen möglich.
Standardprofile ca. 1 Woche, Sonderprofile 6–8 Wochen, Erstmuster in der Regel 3–4 Wochen. Expresslieferung auf Anfrage, am Folgetag oder per Sonderfahrt am selben Tag.
Meterware ab ca. 50 m. Ringe und Abschnitte ab ca. 100 Stück. Sonderprofile ab ca. 300 m, abhängig von Geometrie.
Normen
Unsere Schlauchprodukte unterliegen dem gleichen Qualitätsmanagementsystem wie unsere gesamte Fertigung.
Automobilstandard, Qualitätsmanagement für Zulieferer der Automobilindustrie.
Geprüftes Qualitäts- und Umweltmanagementsystem als Basis unserer gesamten Fertigung.
Lebensmittelkontakt nach US- und EU-Vorschriften, auf Wunsch zertifizierbar.
Trinkwasserkontakt, EPDM-Rezepturen mit aktuellen Trinkwasserzulassungen.
Zulassung für Gas- und Wasserinstallation, Sanitär- und Versorgungstechnik.
Flammschutzklassifizierung, relevant für Elektrotechnik und Automotive.
Zu jeder Lieferung stellen wir auf Wunsch Werksprüfzeugnisse nach den relevanten Normen aus. Toleranzklassen für Extrudate nach ISO 3302-1 (E1, E2, E3), je nach Anforderung.
FAQ
Die häufigsten Fragen rund um Schlauchprodukte und Extrusion.
Schlauchringe sind werkzeugkostenfrei und in jedem Durchmesser zwischen 2 und 120 mm herstellbar. Das macht sie wirtschaftlich bei Sondermaßen und mittleren Stückzahlen.
Stanzteile sind sinnvoll, wenn große Mengen identischer Flachdichtungen oder Dichtringe aus Plattenmaterial benötigt werden. Die Wahl hängt von Geometrie, Stückzahl und Anforderungsprofil ab.
Vollgummi-Rundschnüre (Standard: 60–65 Shore A) eignen sich für Dichtungsanwendungen, bei denen Rückstellkraft und Medienbeständigkeit gefordert sind.
Moosgummi-Rundschnüre (Dichte ca. 0,40–0,50 g/cm³) sind offenporig und dämpfen besser bei Vibrationen und Schwingungen. Sie kommen zum Einsatz, wo Kompression, Isolation oder Stoßdämpfung im Vordergrund stehen.
Bei der Stoßvulkanisation verschmilzt das Elastomer durch Hitze, die Verbindungsstelle erreicht die volle Zugfestigkeit des Grundmaterials. Für dynamisch belastete Ringe die richtige Wahl.
Bei der Cyanacrylat-Verklebung härtet die Klebestelle aus und kann unter dynamischer Belastung brechen. Für statische Anwendungen reicht die Verklebung.
Ja, branchenabhängig werden Schlauchringe auch in druckbelasteten Anwendungen eingesetzt. Die Eignung hängt von der Geometrie, dem Werkstoff und der Shore-Härte ab.
Sprechen Sie uns mit Ihren konkreten Anforderungen an, wir prüfen, ob ein Schlauchring die richtige Lösung ist.
Wir arbeiten nach DIN 3302-1 in den Klassen L1, L2 und L3, abhängig von der Geometrie des Schlauchrings. Auch von der Norm abweichende Toleranzen sind auf Anfrage möglich. Bei besonders engen Anforderungen an den Außendurchmesser schleifen wir nach.
Für Trinkwasseranwendungen setzen wir primär auf EPDM in trinkwasserkonformen Rezepturen, zertifizierbar nach KTW-BWGL und DVGW W 270.
Für Lebensmittelkontakt verarbeiten wir FDA- und BfR-konforme Werkstoffe (EG 1935/2004). Die Auswahl hängt von Medium, Temperatur und regulatorischen Anforderungen ab.
350+ zufriedene Kunden
Senden Sie uns Zeichnung, Muster oder eine Beschreibung. Erstmuster erhalten Sie in der Regel innerhalb von 3–4 Wochen.
Lukas Horst kontaktieren
