U-Profile
Kantenschutz für Bleche und Platten. Geometrien für unterschiedliche Klemmbereiche, Standardprofile oder Sonderquerschnitte nach Zeichnung.
Profile
Extrudierte Gummi-Profile vom Hersteller
U-, T-, L-, Vierkant- und Sonderprofile. Konventionelle Extrusion und UHF-Salzbad-Fertigung. Konfektioniert nach Maß, als Meterware oder geschlossener Rahmen.
Projekt besprechenProdukte

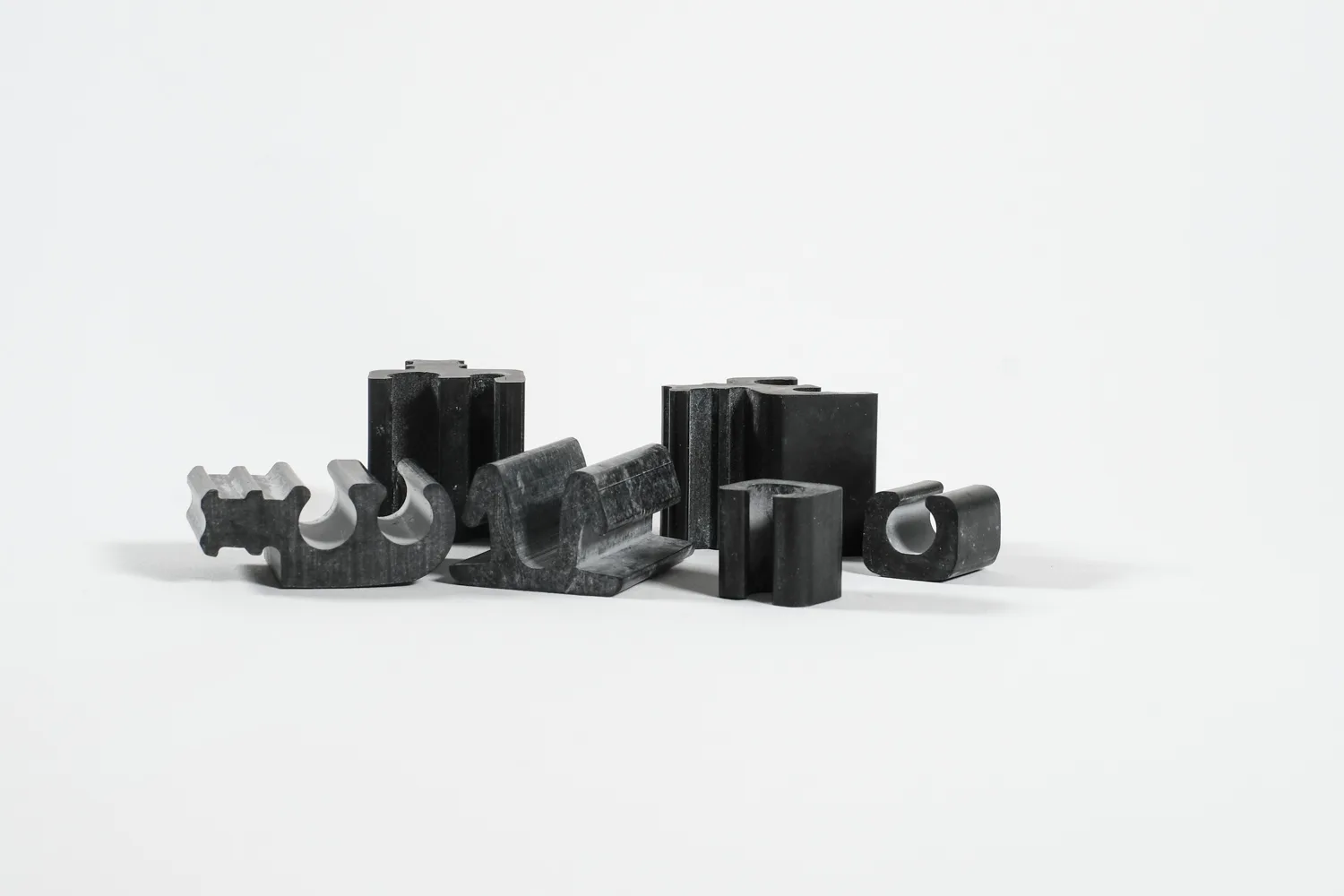

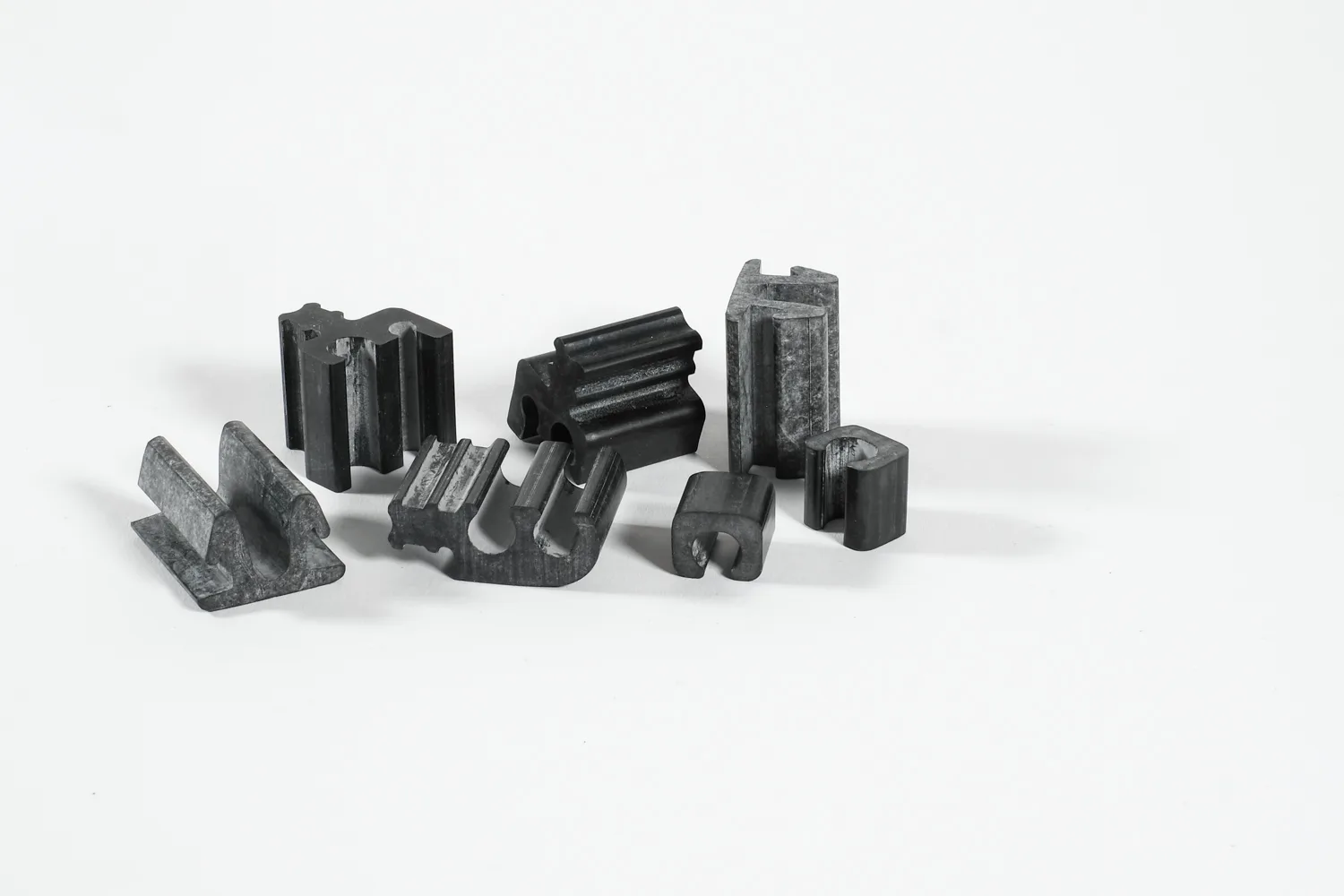

Beispiele aus unserer Fertigung
U-, T- und Sonderprofile mit Standard- und Spezial-Geometrien, direkt aus der Extrusion.
Verfahren
Drei Extrusionsverfahren unter einem Dach
Welches Verfahren passt, konventionell, UHF-Salzbad oder Co-Extrusion?
Wir produzieren Profile in zwei Hauptverfahren, konventionelle Extrusion mit Kesselvulkanisation und UHF-Salzbad-Fertigung für Endlos-Meterware. Bei mehrkomponentigen Profilen setzen wir Co-Extrusion ein: harte und weiche Materialien in einem Arbeitsgang.
- 01
Konventionelle Extrusion
Material wird durch eine Schnecke extrudiert und im Kessel vulkanisiert. Geeignet für definierte Längen und Sonderprofile mit kleinerer Losgröße.
- Kesselvulkanisation
- 120 °C
- Werkzeugkostenfrei bei Schläuchen
- 02
UHF-Salzbad-Fertigung
Vorvernetzung in der UHF-Zone, Endlosvulkanisation im Salzbad bei ca. 200 °C, Abkühlung im Wasserbad. Liefert Meterware mit gleichmäßiger Qualität.
- Endlos-Meterware
- 200 °C
- Hohe Konstanz
- 03
Co-Extrusion
Harte und weiche Materialien werden gleichzeitig extrudiert, z. B. ein steifer Träger mit weicher Dichtlippe. Auch im Kunststoffbereich verfügbar.
- Hart/Weich
- Mehrfarbig
- Funktionsverbund
Portfolio
Unser Profil-Portfolio
Acht Profilfamilien, von einfachen Kantenschutz-Profilen bis zu kundenspezifischen Sonderquerschnitten.
T- & Nutprofile
Klemmprofile zur Befestigung in Nuten. Klemmwirkung durch Übermaß und Profil-Geometrie. Auch als Dichtung in Maschinenrahmen einsetzbar.
L-Profile (Winkel)
Gleich- und ungleichschenklig möglich. Schenkellängen frei wählbar. Klassischer Kantenschutz oder Übergangsprofil.
Vierkantprofile
Quadratisch oder rechteckig, von 2 × 2 mm bis ca. 200 × 200 mm und mehr. Als Dichtschnur, Nutdichtung oder Distanzstück. Vollgummi und Moosgummi.
Halbrundprofile
Vollprofile in unterschiedlichen Breiten und Höhen. Auf Wunsch selbstklebend kaschiert. Klassische Anschlag- und Auflagedichtung.
Klemm- & Kantenschutzprofile
Profil mit integrierter Klemmfunktion zur Befestigung an Blechkanten. Schutz gegen Beschädigungen und scharfe Kanten.
Ausgleichsprofile
Zum Überbrücken von Fugen und Spalten, auch bei bewegenden Komponenten. Einsatz u. a. im Straßen- und Brückenbau.
Fensterprofile
Aus EPDM oder Silikon, UV-, Ozon- und witterungsbeständig. Teilweise nach Branchen-Normen (Automobil, DB-Norm Schienenfahrzeuge).
Sonderprofil nach Zeichnung, ab ca. 300 m.
Werkzeug-Auslegung in enger Abstimmung.
Branchen
Profile für Ihre Industrie
Drei Kernbranchen, in denen unsere extrudierten Profile täglich im Einsatz sind.
- 01
Automobilindustrie, Schienen- und Agrarfahrzeuge
Fensterprofile, Dichtprofile und Türdichtungen, UV-, Ozon- und temperaturbeständig. Auch flammhemmend nach FMVSS 302.
- EPDM
- FMVSS 302
- DB-Norm
- 02
Bauwesen & Architektur
Fenster- und Fassadenprofile, Dehnungsfugenprofile, Kantenschutz. Witterungs- und alterungsbeständig.
- EPDM
- UV/Ozon
- Co-Extrusion
- 03
Maschinen- & Anlagenbau
Schutz- und Klemmprofile, Gehäusedichtungen, Profilrahmen. Auch flammhemmend nach UL 94 oder FMVSS 302.
- Ölbeständig
- Fettbeständig
- Sonderprofile
Service
Vom Profil bis zum fertigen Rahmen
Konfektionierung, Toleranzen, Lieferformen, alles aus einer Hand.
Konfektionierung
Abgelängt, gehrungsgeschnitten, im Rahmen verklebt oder stoßvulkanisiert. Auch selbstklebend kaschiert auf Wunsch.
Lieferformen
Meterware auf Spulen oder im Bund (25 / 50 / 100 / 250 / 500 / 1.000 m), abgelängt, lose geschüttet oder nach Kundenvorgabe.
Sonderprofile
Ab ca. 300 m abhängig von Geometrie. Eigene Werkzeuge (Mundstücke) werden gemeinsam mit dem Kunden ausgelegt.
Toleranzklassen
Nach ISO 3302-1 in den Klassen E1 (fein), E2 (mittel, Standard) und E3 (grob), je nach Anforderung.
Normen
Zertifiziert für anspruchsvolle Branchen
Vollständige Zulassungspalette, von Lebensmittelkontakt und Trinkwasser bis zur Brennbarkeit.
KTW-BWGL / DIN EN 16421
Trinkwasserkontakt, EPDM-Rezepturen mit aktuellen Trinkwasserzulassungen.
FDA, BfR, NSF, EG 1935/2004
Lebensmittelkontakt nach US- und EU-Vorschriften.
UL 94 / FMVSS 302 / EN 45545
Flammwidrigkeit für Elektrotechnik, Automotive und Schienenfahrzeuge.
FAQ
FAQ & Entscheidungshilfen
Die häufigsten Fragen rund um Profile, Werkstoffe und Konfektionierung.
Standardprofil oder Sonderprofil, was ist wirtschaftlicher?
Die meisten Anfragen betreffen Eigenkonstruktionen, die als Sonderprofil gefertigt werden. Standardprofile sind teilweise ab Lager verfügbar. Bei Sonderprofilen entstehen einmalige Werkzeugkosten (Mundstück), die Investition lohnt sich ab ca. 300 m abhängig von Geometrie.
EPDM oder CR, welcher Werkstoff für Außenanwendungen?
Beide eignen sich, aber EPDM ist meist die bessere Wahl: hervorragende UV-, Ozon- und Witterungsbeständigkeit, gute Wasserbeständigkeit.
CR (Neoprene®) ist eine Alternative bei zusätzlichen Brandschutzanforderungen oder erhöhter Ölbeständigkeit.
Welche Konfektionierungsmöglichkeiten gibt es?
Wir liefern Profile abgelängt, gehrungsgeschnitten, im Rahmen verklebt oder als geschlossener Rahmen stoßvulkanisiert. Auf Wunsch selbstklebend kaschiert.
Welche Toleranzklassen gelten für Profile?
Nach ISO 3302-1 in den Klassen E1 (fein), E2 (mittel, Standard) und E3 (grob). Bei besonders engen Anforderungen sind Toleranzen unterhalb der Norm auf Anfrage möglich.
Werden auch Hohlkammerprofile gefertigt?
Ja, je nach Bedarf und Anwendung. Hohlkammerprofile reduzieren das Gewicht und ermöglichen kompressible Geometrien für Dichtprofile mit hoher Verformbarkeit.
Sind Profile auch flammhemmend lieferbar?
Ja, nach UL 94, FMVSS 302 und DIN EN 45545 (Schienenfahrzeuge). Werkstoffe: flammhemmend modifizierte EPDM-, CR- und Silikon-Rezepturen.
Sie kennen das Profil, wir die Extrusion.
Senden Sie uns Zeichnung oder Muster. Wir empfehlen Werkstoff, Verfahren und Konfektionierung, und liefern das Angebot.
Lukas Horst kontaktieren
